Az osztott fázisú hálózat védelme: Miért van szükség a modern elektronikára dedikált amerikai szabványos feszültségvédőkre

Frissítés:17-07-2026

Közvetlen ítélet a hálózat instabilitásáról és az automatizált áramvédelemről

Az Egyesült Államok hálózatán működő modern elektromos berendezések aktív védelmet igényelnek, mivel a szabványos közüzemi tápvezetékek eredendően érzékenyek a dinamikus ingadozásokra, amelyek messze túlmutatnak az egyszerű villámcsapásokon. A Amerikai szabványos feszültségvédő nélkülözhetetlen védekező mechanizmus amely aktívan figyeli a szabványt 120V AC egyfázisú (vagy 240 V-os osztott fázisú) vezeték, amely azonnal leválasztja az érzékeny terheléseket, ha a feszültség alá csökken 104V AC (alacsony feszültség) vagy feljebb mászik 132V AC (túlfeszültség). Míg a szabványos túlfeszültség-szalagok mikromásodperces időközönként kezelik a nagyenergiájú tranziens tüskéket, teljesen vakok a tartós túlfeszültség- és feszültségalatti állapotokkal szemben – köznyelvben duzzadásnak és kimerülésnek nevezik –, amelyek tönkreteszik a készülékek kompresszorait, digitális vezérlőkártyáit és kapcsolóüzemű tápegységeit.

Az értékes lakossági és kiskereskedelmi ingatlanok biztonsága érdekében a rendszerszintű hardverhiba megelőzésének egyetlen megbízható módszere a dedikált, automatikusan érzékelő feszültségvédő integrált késleltetési időzítővel. A közüzemi hálózat rendszeresen tapasztal terhelésváltási anomáliákat, a hálózat fizikai leépülését és a „lebegő semleges” állapotokat. Ezek az események a csatlakoztatott berendezéseket katasztrofális feszültségingadozásoknak teszik ki. Egy kemény fizikai leválasztás kikényszerítésével és a hálózat stabilizálását lehetővé tevő késleltetési időszak bevezetésével a feszültségvédő megakadályozza a pusztító gyors teljesítményciklusokat, amelyek évente több ezer kompresszort és elektronikus vezérlőegységet igényelnek.

Aktív, relé alapú feszültségfelügyelet nélkül a készülékek folyamatosan fennáll a csendes leromlás veszélye. A tipikus amerikai háztulajdonos vagy kereskedelmi üzemeltető tévesen azt hiszi, hogy a szabványos túlfeszültségvédő csíkok teljes lefedettséget biztosítanak. A valóságban egy több percig tartó túlfeszültség-esemény könnyen megkerüli ezeket a passzív elnyomás-komponenseket, ami helyi hőkieséshez és azonnali vezérlőhibához vezet. A kiváló minőségű automatizált feszültségvédőkbe való befektetés kritikus, megelőző mérnöki lépést jelent az áramellátás stabilizálása érdekében a fogyasztás helyén.

Az Egyesült Államok osztott fázisú elektromos hálózatának architektúrájának megfejtése

Ahhoz, hogy megértsük, miért olyan kritikus a feszültségvédelem Észak-Amerikában, meg kell vizsgálni az Egyesült Államok elektromos elosztórendszerének sajátos architektúráját. Az Egyesült Államokban a legtöbb lakó- és kiskereskedelmi épületet egyfázisú látja el 120V/240V osztott fázisú rendszer , amely egy közüzemi transzformátor szekunder tekercséből származik, amelynek középső leágazású nullája földelt a szervizbejáratnál. Ez a beállítás két különálló 120 V-os forró lábat (1. és 2. vonal) biztosít, amelyek 180 fokban nincsenek fázisban egymással, egy megosztott nullavezető mellett.

A lebegő semleges veszélye

A legsúlyosabb krónikus túlfeszültségi állapot az Egyesült Államok osztott fázisú rendszereiben akkor fordul elő, amikor a megosztott nullavezető leromlik, meglazul vagy teljesen elszakad – ez a jelenség az elektrotechnikában lebegő semleges . Ha a semleges csatlakozás meghibásodik, a két 120 V-os láb referenciapontja elveszik. A feszültség az egyes lábakon a földhöz képest már nincs 120 V-ra szorítva; ehelyett a feszültség megoszlik a két vezeték között szigorúan a csatlakoztatott terhelések aránya alapján.

Például, ha az 1-es vonalon alacsony impedanciájú készülék működik (például mikrohullámú sütő vagy helyiségfűtő), és a 2-es vonalra nagy impedanciájú terhelés (például televízió vagy LED-világításvezérlő) van csatlakoztatva, a 2-es vonal feszültsége azonnal felemelkedhet 180V AC vagy magasabb , míg az 1. sor összecsukódik 60V AC . Ez a kiegyensúlyozatlan állapot azonnal felpörgeti a 2-es vonal vezérlőkártyáit, és az 1-es vonalon a motor leállását okozza. A szabványos túlfeszültség-védő teljesen passzív marad ezalatt az esemény alatt, mert a feszültség nem haladja meg a befogási küszöbét (amely általában 330 V vagy magasabb a földhöz képest). Csak egy dedikált feszültségvédő, amely folyamatosan értékeli az RMS (Root Mean Square) feszültséget, képes észlelni ezt az eltolódást, és leválasztani a terhelést, mielőtt a károsodás bekövetkezne.

Ezenkívül a helyi közüzemi műveletek gyakran átmeneti eltolódásokat okoznak a hálózati egyensúlyban. Az ipari területeken, ahol az elosztóvezetékeket lakóövezetekkel osztják meg, a háztartási áramkörök induktív visszarúgásnak vannak kitéve, amikor a nehéz gépek be- vagy kikapcsolnak. Ezek az ingadozások helyi duzzanatot válthatnak ki, amelyek néhány másodpercig 140 V AC körül lebegnek – elég hosszú ideig ahhoz, hogy lebontsák a háztartási készülékek elsődleges szigetelési akadályait, de elég rövid ideig ahhoz, hogy elkerüljék a szabványos biztonsági megszakítókat.

Túlfeszültség és alacsony feszültség károsodási mechanizmusok

A tartós feszültség-anomáliák két különböző módon támadják meg a modern készülékeket, attól függően, hogy a vezeték túl magasan vagy túl alacsonyan fut. A fizikai sérülési mechanizmusok megértése megmutatja, hogy az alapvető túlfeszültség-védelem miért nem elegendő a teljes rendszerbiztonsághoz.

Túlfeszültség leromlás

A tartós túlfeszültség (132 V AC feletti feszültség egy névleges 120 V-os vezetéken) túlzott áramerősséget kényszerít a kapacitív és rezisztív áramkörökön keresztül, felgyorsítva a hőtermelést Joule első törvénye szerint. Ez a termikus túlterhelés lebontja a félvezetők mikroszkopikus dielektromos szigetelőrétegeit, ami helyi rövidzárlatokhoz vezet a mikroprocesszoros vezérlőegységeken belül. Ezen túlmenően, az alapvető túlfeszültség-védőkben lévő integrált varisztorok (MOV-k) túlmelegedhetnek és katasztrofálisan meghibásodhatnak, ha hosszan tartó túlfeszültségnek vannak kitéve, ami néha helyi tűzveszélyt jelent.

Feszültséghiány és motorkárosodás

Az alacsony feszültség vagy a „barnulás” (ahol a feszültség 104 V AC alá esik) különösen káros az induktív terhelésekre, beleértve a légkondicionálókban, hűtőszekrényekben és hőszivattyúkban található hermetikus kompresszorokat. Az indukciós motorok stabil feszültségre támaszkodnak a forgáshoz szükséges mágneses nyomaték létrehozásához. Amikor az üzemi feszültség csökken, a motor szlipje megnő, és húznia kell lényegesen aktuálisabb a mechanikai terhelési igény kielégítésére. Ez az áramerősség erős hőterhelést okoz a motor tekercseiben, megolvasztva a vékony védőzománc szigetelést.

Ha a feszültség túl alacsonyra esik, a motor nem tudja leküzdeni az indítónyomaték követelményeit, és a zárt rotor állapot . Zárt rotoros esemény során az áramfelvétel a maximális értékre emelkedik, ami gyorsan kioldja a termikus túlterhelést vagy tartósan leégeti a kompresszor motorját, ha ezek a hőkapcsolók nem működnek.

A digitális elektronikában az alacsony feszültség miatt a logikai áramkörök meghatározatlan állapotba léphetnek, ami adatsérülést, memóriaírási hibákat és véletlenszerű rendszerösszeomlásokat okozhat. A kapcsolóüzemű tápegységek (SMPS) az alacsony bemeneti feszültséget úgy próbálják meg kompenzálni, hogy több áramot vesznek fel a szükséges kimeneti teljesítmény fenntartása érdekében, óriási terhelést fektetve az elsődleges kapcsolótranzisztorokra, és veszélyesen magas hőmérsékleten működnek.

Az amerikai szabványos feszültségvédők legfontosabb műszaki paraméterei

Amikor az Egyesült Államokban szabványos feszültségvédőt lakossági vagy kereskedelmi integrációhoz értékelünk, számos különböző műszaki specifikáció határozza meg a teljesítményét és a helyszíni megbízhatóságát. A szabványos értékek az ANSI C84.1 szabványhoz igazodnak, amely meghatározza az Egyesült Államok váltakozó áramú áramellátó rendszereinek preferált feszültségértékeit.

1. táblázat: Szabványos elektromos paraméterek amerikai egyfázisú (120 V) feszültségvédelmi eszközökhöz
Specifikációs paraméter Szabványos küszöb / érték Működési fontosság
Feszültséghiány-lekapcsolás 90 V AC - 105 V AC (állítható vagy fix 104 V-ra) Megakadályozza az induktív motor leállását és a túlzott tekercsáramot.
Túlfeszültség lekapcsolás 130 V AC - 140 V AC (állítható vagy fix 132 V-ra) Védi a szigetelést és a kapcsolóüzemű tápegység alkatrészeket.
Válaszidő < 0,1 másodperc (kevesebb, mint 100 ezredmásodperc) Meghatározza, hogy a belső relé milyen gyorsan választja le a terhelést.
Újracsatlakozási késleltetés 30 másodperc (elektronika) - 3 perc (kompresszorok) Lehetővé teszi a vezetéknyomások kiegyenlítését és a rács túlfeszültségek rendeződését.
Max folyamatos áram 15A, 20A vagy 30A (használati hely) / 200A (szerviz bejárat) Meghatározza a belső relé maximális folyamatos terhelhetőségét.

Az integráció egy állítható intelligens késleltetési időzítő vitathatatlanul ezeknek a rendszereknek a legfontosabb védelmi jellemzője. Hálózati anomáliák esetén a közüzemi vezeték gyakran gyors, egymást követő rövid leállásokat tapasztal, mivel a közüzemi elosztóvezetékek automatikus visszakapcsolói megpróbálják megszüntetni a tranziens hibákat. Késleltetési időzítő nélkül egy szabványos készüléket gyorstüzelésű áramciklusoknak vetnének alá.

A kompresszor alapú készülékek esetében ez rendkívül veszélyes. Ha a hűtőkompresszort kikapcsolják, a hűtőgáz nagy nyomás alatt marad a szivattyú nyomóoldalán. Ha az áramellátást másodperceken belül azonnal visszakapcsolják, a motornak nincs meg az indítónyomatéka, hogy ezzel a magas fejnyomással szemben forogjon, ami miatt zárolt rotor áramot vesz fel, amíg a belső termikus túlterhelés kapcsoló ki nem kapcsol. A minimum 3 perces késleltetési ciklus biztosítja, hogy a hűtőközeg nyomása teljesen kiegyenlítődjön, mielőtt a kompresszor újraindulna, jelentősen meghosszabbítva a teljes működési élettartamát.

A fejlett feszültségvédők egy digitális mikrokontrollert használnak, amely másodpercenként több százszor mintát vesz a bejövő váltóáram hullámformájából a valódi RMS feszültség kiszámításához. Ez megakadályozza a rövid élettartamú harmonikus torzítás vagy a motor indítási bekapcsolási árama által okozott téves kioldást. A mikrokontroller különbséget tud tenni az ártalmatlan, alciklusú csökkenés és a valódi, tartós feszültségcsökkenés között, így biztosítja a rendszer magas üzemidejét, miközben kompromisszumok nélküli védelmet nyújt.

A teljesítményvédelmi tipológiák összehasonlító mérnöki elemzése

A piacon gyakran zűrzavar uralkodik a szabványos túlfeszültség-védő eszközök (SPD), az automatikus feszültségvédők (AVP-k) és a szünetmentes tápegységek (UPS) közötti különbségeket illetően. Mindegyik technológia alapvetően más hálózati anomáliát céloz meg.

Túlfeszültség-védelmi eszközök (SPD)

Az SPD-ket úgy tervezték, hogy kezeljék a villámlás vagy induktív kapcsolási események okozta nanomásodperces-mikroszekundumos feszültségcsúcsokat. Fémoxid-varisztorokat (MOV) használnak, hogy a felesleges nagyfeszültségű energiát közvetlenül a talajpályára irányítsák. Az SPD-k azonban nem tudják szabályozni a feszültséget. Ha a hálózati feszültség 145 V váltakozó áramra emelkedik, és percekig vagy órákig ott marad, az SPD vagy lehetővé teszi, hogy a pusztító feszültség közvetlenül a terhelésre jusson, vagy túlmelegszik és kiég, és megpróbálja megakadályozni a tartós teljesítményduzzadást.

Automatikus feszültségvédők (AVP)

Az AVP-k aktív figyelőrelék. Nem próbálják elnyomni vagy elnyelni a tartós túlfeszültséget. Ehelyett nagy sebességű elektronikus kapcsolóként működnek. Ha a feszültség túllép a biztonságos működési határokon, a belső szilárdtest- vagy mágneses relé fizikailag kinyitja az áramkört, leválasztva a terhelést. Nem igényelnek fogyóeszközöket, és nem romlanak le idővel a nagyfeszültségű események leválasztásakor.

Szünetmentes tápegységek (UPS)

Az UPS aktív tápellátást biztosít belső savas ólom- vagy lítium akkumulátorokkal. A kettős konverziós online UPS-rendszerek a legmagasabb szintű védelmet nyújtják azáltal, hogy folyamatosan egyenirányítják a bejövő váltakozó áramot egyenárammá, majd visszafordítják tiszta, izolált váltakozó áramú szinuszhullámmá. Bár rendkívül hatékonyak, drágák, nagyok, rendszeres akkumulátorcserét igényelnek, és költségkímélőek az olyan nagy készülékek alkalmazásainál, mint a HVAC rendszerek, a kereskedelmi hűtés és a nehéz motoros gépek.

Rendszertipológiák értékelése: Eszközök összehasonlítása

A mérnökök és létesítményvezetők segítése érdekében a megfelelő védelmi stratégia kiválasztásában az alábbi táblázat összehasonlítja, hogy az egyes technológiák hogyan kezelik a közös hálózati eseményeket.

2. táblázat: A védelmi reakciók összehasonlítása az áramminőségi rendellenességek között
Rács anomália típusa Túlfeszültség-védő eszköz (SPD) Automatikus feszültségvédő (AVP) Line-Interactive UPS
Villámcsapás (< 50 mikroszekundum) Kiváló (Clamps Spike) Gyenge (túl lassú az átmenetihez) Jó (bilincsek/kapcsolók)
Tartós duzzadás (> 135 V AC, perctől órákig) Hiba (túlmelegedés/tüzek) Kiváló (megszakítja a terhelést) Jó (kivágja vagy akkumulátort használ)
Brownout / Sag (< 100V AC, folyamatos) Nincs válasz (alacsony feszültséget enged át) Kiváló (megszakítja a terhelést) Kiváló (feljavítja vagy akkumulátort használ)
Teljes áramszünet (0V AC) Nincs válasz Kiváló (Izolátumok a visszaküldéshez) Kiváló (tartalék energiát biztosít)

Amint a 2. táblázat részletezi, a kiegyensúlyozott védelmi rendszer gyakran SPD-t és AVP-t is tartalmaz. A modern elektromos kivitelben az SPD a fő panelre van felszerelve, hogy elnyelje a villámcsapásból származó extrém nagy energiájú túlfeszültségeket, míg a későbbi AVP-ket az egyes készülékeknél alkalmazzák, hogy megvédjék őket a kimerüléstől, a lebegő semlegesektől és a közmű-visszaállítási túlfeszültségektől. Ezt a réteges konfigurációt "koordinált túlfeszültség- és feszültségvédelmi stratégiának" nevezik, amely optimalizálja a berendezések élettartamát és az üzembiztonságot.

Optimális telepítési stratégiák: felhasználási hely vs. egész ház

A hatékony feszültségvédelem megvalósítása stratégiai, többszintű megközelítést igényel. A költségvetéstől, az épületek kihasználtságától és a kritikus berendezéssűrűségtől függően a rendszereket vagy a fő elektromos szervizbejáratnál, vagy közvetlenül az egyes nagy értékű berendezéseknél telepítik.

Használati helyhez csatlakoztatható feszültségvédők

Egyedi, nagy értékű fogyasztói készülékekhez – mint például intelligens hűtőszekrények, mosógépek és mikrohullámú sütők – a használati pontvédők rendkívül hatékony, plug-és-play megoldást kínálnak. Ezek a kompakt egységek közvetlenül egy szabványos NEMA 5-15R vagy 5-20R aljzatba csatlakoztathatók. A készülék ezután közvetlenül a védőburkolat kimeneti aljzatába csatlakozik. Ezek az eszközök gyakran felhasználó által programozható késleltetési időkkel és világos digitális kijelzőkkel rendelkeznek, amelyek valós idejű feszültséget és áramfelvételt mutatnak, így a felhasználók egy pillantással ellenőrizhetik a vonal állapotát.

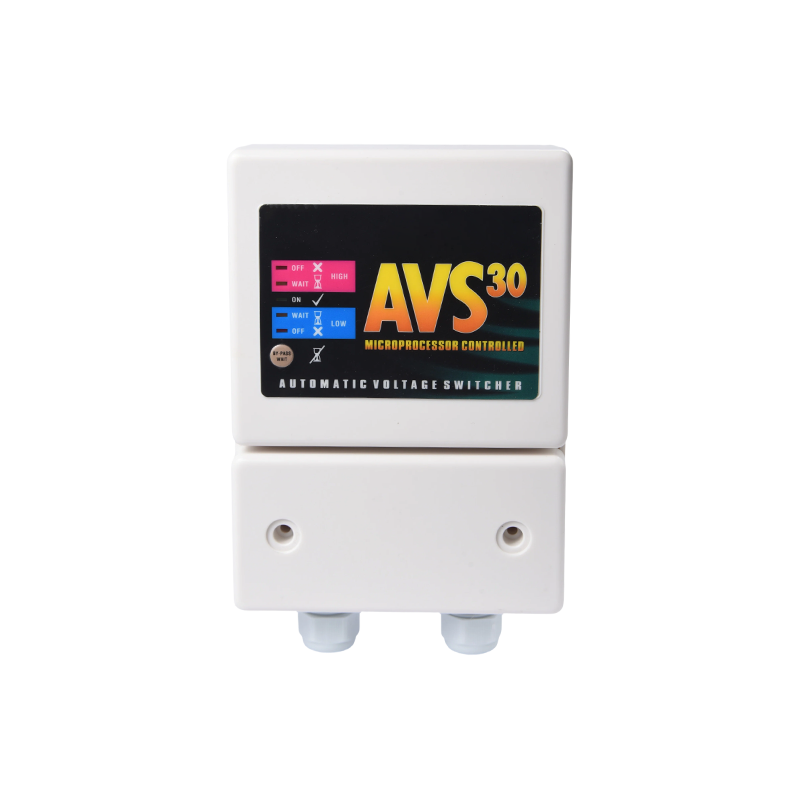

Panelre szerelhető teljes ház feszültségfigyelő relék

A teljes létesítmény vagy lakóhely biztosításához egy panelre szerelt, többfázisú feszültségfigyelő relé van felszerelve közvetlenül a fő elektromos panel mellé. Ezek az ipari minőségű eszközök figyelik a bejövő hálózati feszültségeket, és nagy teljesítményű, nagy kapacitású mágneses kontaktort vezérelnek.

Amikor a bejövő hálózati feszültség a névleges paramétereken kívülre tolódik el, a felügyeleti relé feszültségmentesíti a mágneskapcsoló tekercsét, és azonnal leválasztja a teljes elektromos panelt a közüzemi hálózatról. Ez a konfiguráció erősen ajánlott olyan helyeken, ahol gyakori viharos tevékenység, folyamatos áramszünet vagy erősen változó hálózati infrastruktúra. Az egész ház védőberendezéseit engedéllyel rendelkező villanyszerelőnek kell felszerelnie, mivel azok közvetlenül kapcsolódnak a fő szolgáltatási betápláló vezetékekhez, mielőtt a leágazó megszakítók.

National Electrical Code (NEC) megfelelőségi és biztonsági szabványok

Az állandó amerikai épületvezetékekbe beépített feszültségvédelmi hardvereknek meg kell felelniük a helyi és nemzeti építési előírásoknak. A National Electrical Code (NEC) folyamatosan megnövelte az energiaminőségű berendezésekre vonatkozó megbízásokat a biztonság javítása és az épületrendszerek elektromos meghibásodásokkal szembeni védelme érdekében.

  1. NEC 242. cikk (Túlfeszültség-védelem): Irányítja a túlfeszültség-védelmi és feszültség-figyelő rendszerek helyes telepítését. Az NEC legutóbbi iterációi szerint az egész ház túlfeszültség elleni védelme kötelező az új lakossági szolgáltatások és a szolgáltatások frissítése esetén. A túlfeszültség-ellenőrző rendszer és a szükséges túlfeszültség-védelem beépítése átfogó rendszervédelmet biztosít.
  2. Underwriters Laboratories (UL) 1449 szabvány: Ez a tanúsítvány elengedhetetlen minden olyan berendezéshez, amely tranziens túlfeszültség-elnyomást biztosít. Gondoskodjon arról, hogy minden feszültségvédőként kijelölt eszköz UL 1449-es jelöléssel is legyen ellátva, hogy garantálja, hogy a belső túlfeszültség-csökkentő alkatrészei biztonságosan ellenállnak a szélsőséges, tranziens feszültségcsúcsoknak.
  3. UL 508 (Ipari vezérlőberendezés): A panelre szerelt, automatikus feszültségleválasztó reléknek meg kell felelniük az UL 508 szabványnak, igazolva, hogy a belső kapcsolóérintkezők biztonságosan kezelik a nagy kapacitású induktív és rezisztív terheléseket, idő előtti érintkezési pontok vagy hegesztés nélkül.

A független vizsgálólaboratóriumok által tanúsított berendezések kiválasztása garantálja, hogy a védőburkolaton belüli elektromos alkatrészek égésgátló hőre lágyuló műanyagból készülnek, és úgy vannak méretezve, hogy túléljék az elektromos rendszer potenciális hibaáramát. Kereskedelmi létesítményekben a nem tanúsított védőeszközök használata megsértheti a biztosítási kötvényeket, és a Munkahelyi Biztonsági és Egészségügyi Hivatal (OSHA) megfelelőségi problémáihoz vezethet a rutin elektromos biztonsági auditok során.

Hivatkozások

1. Amerikai Nemzeti Szabványügyi Intézet (ANSI) C84.1-2020: Elektromos áramrendszerek és berendezések – névleges feszültség (60 Hertz) .

2. Országos Tűzvédelmi Szövetség (NFPA): NFPA 70: National Electrical Code (NEC) , 242. cikk és a kapcsolódó lakossági szabványok.

3. Underwriters Laboratories (UL): UL 1449 szabvány a túlfeszültség-védő eszközökhöz and UL 508 szabvány az ipari vezérlőberendezésekre .

4. Institute of Electrical and Electronics Engineers (IEEE) Blue Book (Std 1015-2006): Az IEEE által ajánlott gyakorlat a teljesítményelektronika ipari és kereskedelmi áramellátási rendszerekben történő alkalmazásához .
